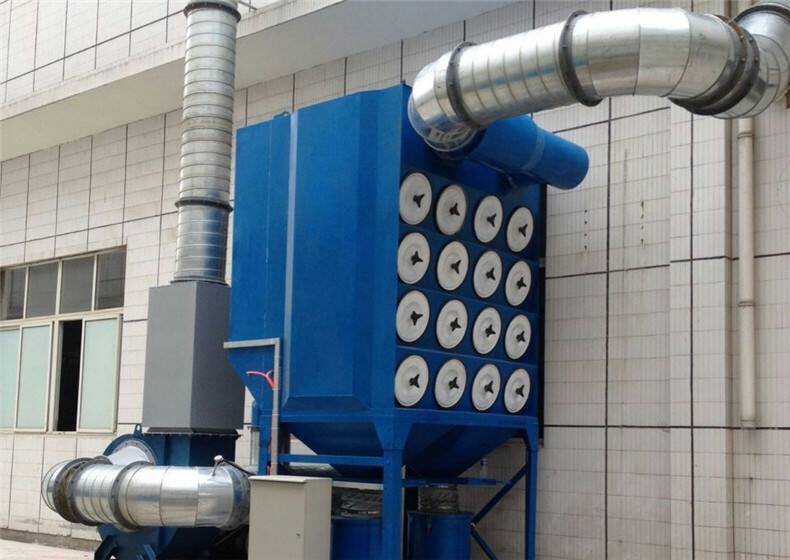

濾筒除塵器的結構是由進風管，出風管，箱體，灰斗，噴吹清灰裝置，導流裝置，氣流分流面板，濾筒及電器控制裝置組成。

濾筒在除塵器中的布置很重要，它可以垂直布置在箱體的花板上，也可以傾斜布置在花板上，從清灰效果看的話，垂直布置的相對來說比較合理，它的過濾效果不如斜插式，但是斜插的這種清灰效果不如垂直的這一種。

濾筒的工作原理與普通的布袋除塵器是一樣的。含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。

濾筒除塵器的特點如下：

①由于濾料折褶成筒狀使用，使濾料布置密度大，所以除塵器結構緊湊，體積?。虎跒V筒高度小，安裝方便

使用維修工作量?。?br />③同體積除塵器過濾面積相對較大，過濾風速較小，阻力不大；
④濾料折褶要求兩端密封嚴格，不能有漏氣，否則會降低效果。
